稳压二极管的结构和特性

作者:admin    来源:本站    发布时间:2019-04-16 14:22:31    浏览量:1043

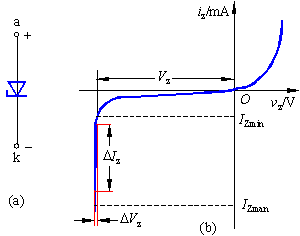

稳压二极管(也称为齐纳二极管)是通过特殊工艺制造的结型硅半导体二极管,其代表性符号如(a)所示。这种管的杂质浓度相对较大,并且空间电荷区中的电荷密度高且窄,并且容易形成强电场。当反向电压施加到某个值时,反向电流急剧增加,导致反向击穿,其特性如(b)所示。图中的VZ表示反向击穿电压,即齐纳二极管的稳定电压。齐纳二极管的电压调节原理是,对于反向击穿区域,当电流变化很大时,仅引起小的电压变化,即电压基本不变。反向击穿曲线越陡,动态电阻越小,齐纳二极管的电压调节性能越好。
在调节器电压调节器电路中,通常添加限流电阻器R以使齐纳电流工作在IZmax和IZmix的电压调节范围内。
稳压管的伏安特性
稳压管的伏安特性
